HBY中央链强力提升机

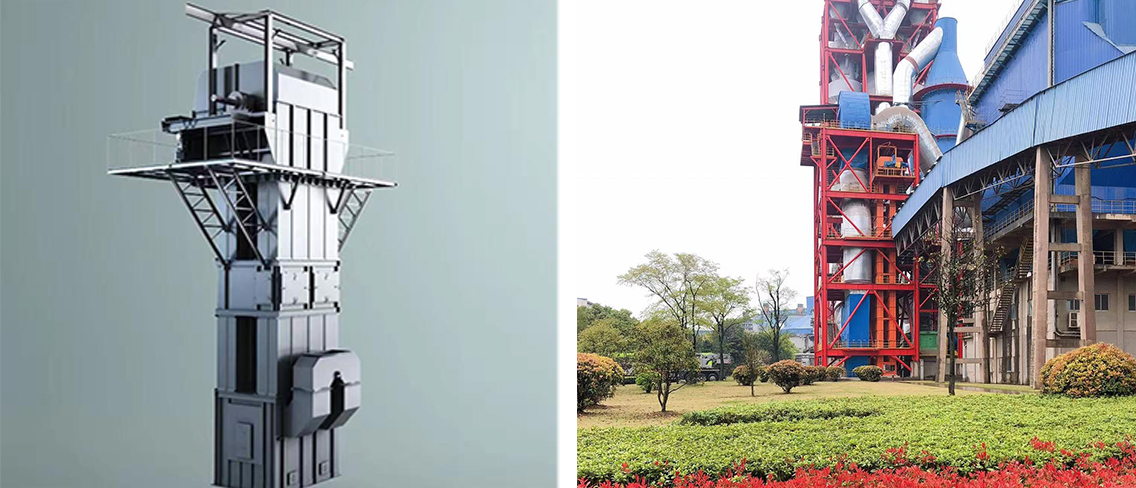

HBY型中央链斗式提升机配备中央链链条，采用料斗排列紧密设计，标准斗宽200-1200mm之间，不同的斗宽配套不同的输送能力。提升机特别适用于输送具有磨蚀性强的松散物料，例如水泥熟料、矿渣粉。光轮结构可以降低功率消耗和链条磨损，同时也保证输送的连续性。HBY型斗式提升机分为单斗单链型和双斗双链型。输送能力达到每小时3000吨，提升高度达到80米，可连续输送300℃高温物料

尾部采用自平衡式重力张紧设计头、尾轮采用高耐磨无齿分瓣式结构，操作稳定可靠、维修量极少。配用角撑架的锻制中央链单根破断强度：750-3500KN所有链条均采用专用设备检测和装配可采用双驱动，双链双斗设计，来满足较大的输送能力。

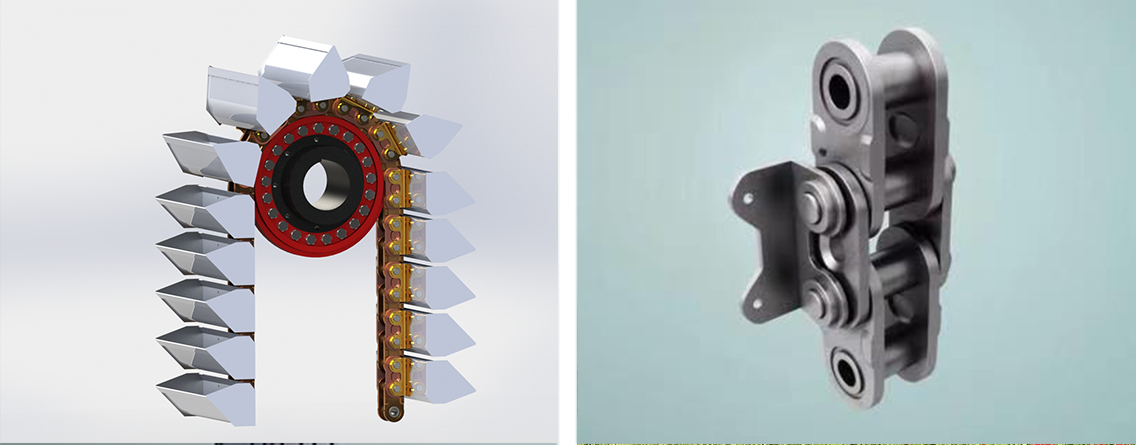

链条

中央链链条采用模锻工艺锻造，经过先进的热处理工艺，提高了板链的综合机械性能；销轴、套筒与链板间适度的过盈量使配合面产生有益的应力，增加了链条的稳定性和可靠性；内外链板的迷宫式密封设计，最大程度的减少物料对套筒和销轴的磨蚀损坏，减少了销轴和套筒间的研磨，延长了链条的使用寿命。一般正常情况下，链条的使用寿命能达到4-8年。

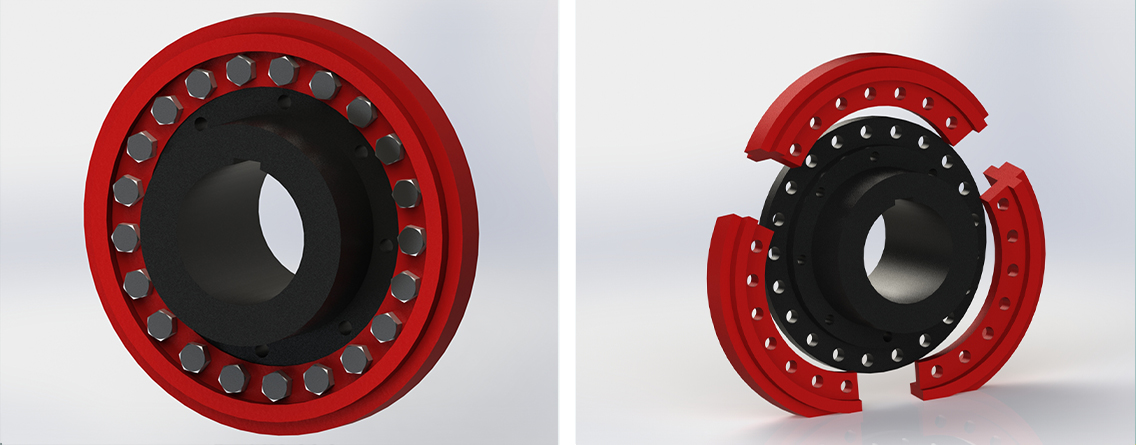

主动轮和从动轮轮环

主动轮和从动轮为无齿轮环、可拆卸、分瓣型式。链轮与链条之间传递扭矩依靠链条与链轮之间的三点摩擦作用，最大限度的保证在静摩擦作用下驱动链条运转，而这种无齿驱动结构，由于链轮直径与链条的节距采用非齿数配合，链条与链轮每次运转一周的接触位置都不在同一点上，保证了轮缘周边均匀的磨损，大大的提高了链轮的使用寿命。

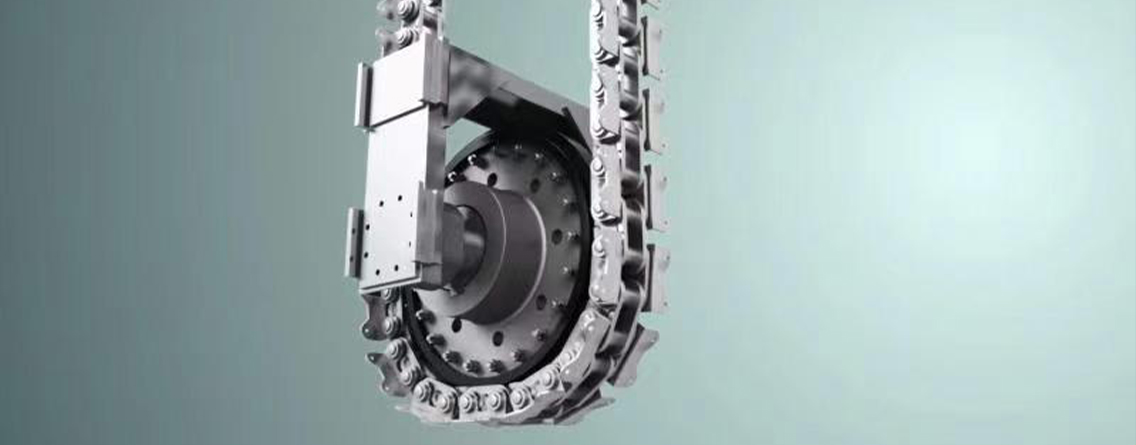

自平衡式重力张紧型式

准确计算的尾轮系统重量满足设备张紧需要，耐磨套、限位套型式替代轴承密封在尾部壳体内部，既能减少因进灰频繁更换轴承而带来的经济损失，又因为没有漏灰点而使环境整洁。

中央链提升机能力选型

单斗中央链提升机料斗填充率100%（装水容积）时对应的提升能力

料斗bucket				传动轮直径 driving wheel dianeter(mm)
斗宽 Wedth （mm）	伸出 extension （mm）	斗容 Volume （dm³）	斗距 Pitch （mm）	790		1005	1215
				链速 Speed（m/s）
				1.43	1.62	1.67	1.8	2.0
				计算能力capacity(m³/h)
400	260	11.8	304.7	199	226
500	260	14.8	304.7	250	284
600	300	21.5	304.7	363	412
700	300	25.1	304.7	425	481
800	310	33.0	355.6			557	601	667
800	400	44.9	360			749	808	897
900	310	37.1	355.6			628	677	752
900	400	50.5	360			844	910	1011
1000	310	41.3	355.6			698	753	836
1000	400	56.2	360			939	1012	1125
1100	400	61.9	360			1034	1114	1238
1200	400	67.6	360			1129	1217	1352

注：建议提升机料斗填充率不大于75%

双斗中央链提升机料斗填充率100%（装水容积）时对应的提升能力

料斗bucket				传动轮直径 driving wheel dianeter(mm)
斗宽 Wedth （mm）	伸出 extension （mm）	斗容 Volume （dm³）	斗距 Pitch （mm）	1005	1215
				链速speed（m/s）
				1.67	1.8	2.0
				计算能力capacity（m³/h）
700×2	400	78.4	360	1309	1411	1568
800×2	400	89.7	360	1499	1615	1795
900×2	400	101.1	360	1688	1820	2022
1000×2	400	112.5	360	1878	2024	2249
1100×2	400	123.8	360	2068	2229	2476
1200×2	400	135.2	360	2257	2433	2703

注：建议提升机料斗填充率不大于75%

中央链提升机链条

型号type	节距（mm）pitch	破断强度breakingload
HBY01	152.35	900
HBY03	152.35	1250
HBY05	177.8	1200
HBY07	177.8	1600
HBY09	180	3000
